第二部分 高清系统整体解决方案

2.1 目前监控项目现状

1、监控指挥/应急调度/高清会议等中心的拼接大屏物理分辨率越来越大!

2、应急指挥需要实现各种信号源的信息互联和共享!

3、越来越多的高清信号源均需要实时灵活的切换上墙显示甚至还要控制!

4、各种信号源的控制管理设备相互独立,互不兼容。

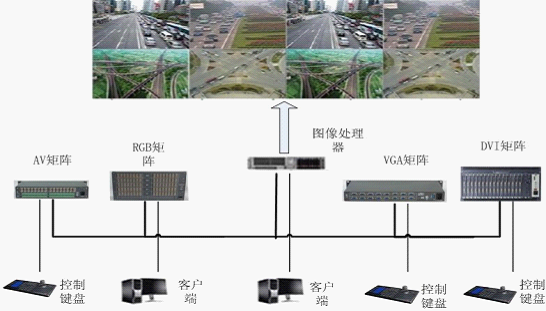

2.2 传统的解决方案

205

传统的解决方案是,将这些不同的视频信号,通过各自的控制设备和矩阵进行输出,接入到图像处理器;经图像处理器处理后,接入大屏幕,以实现大屏幕的拼接显示。

传统解决方案中存在的问题:

1、零散多杂的系统架构造成系统物理故障节点增多,而且后期维护难,效率低下;

2、无法接入网络视频信号且无法接入跨区域网络视频监控平台;

3、多种类型视频信号切换上墙须不同的视频矩阵,系统复杂度高,维护性较差;

4、大屏拼接控制和图像源的控制是分两步来完成,在操作和管理上步骤繁琐;

5、能否突破传统的“矩阵堆叠+图形拼接处理器”的多步操作上墙显示模式?

6、如何在高清安防时代构建一个真正数字高清上墙显示和应用系统?同时支持传统模拟和各种数字、网络高清图像的接入?

2.3 高清系统整体解决方案

2.3.1 设计思路

1、最大限度的保护用户现有的投资;

2、实现SDI系统与原有系统的无缝对接;

3、针对监控系统现状,方案具有普遍性和实用性;

4、方案具备使原有系统向SDI系统平稳过渡的性能;

5、系统具有强大的组网能力和再扩展能力;

6、系统结构简单,故障节点少,便于后期维护;

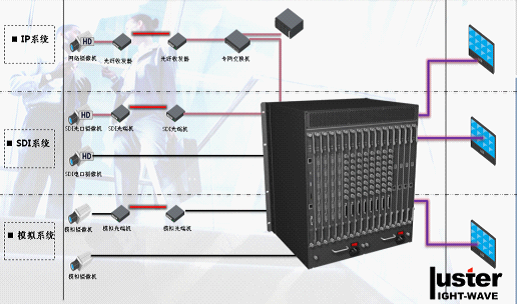

2.3.2 设计原理

201

设计方案的原理就是在多种系统的后端视频处理部分,构建以高清矩阵为中心的高清视频综合平台,从而达到对多系统进行整合的目的。

2.3.3 设计案例

2.3.3.1 案例一

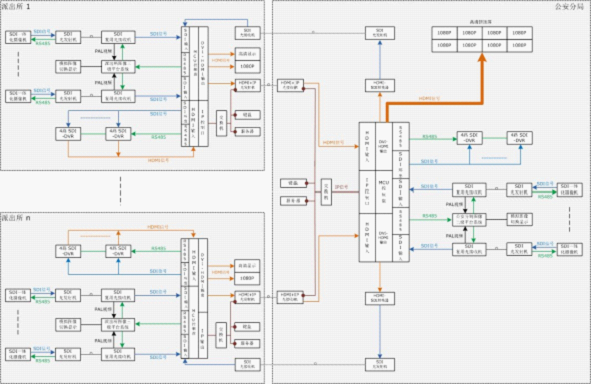

这是针对公安系统原有的模拟系统,设计的高清、模拟混合系统的设计方案。

206

公安系统原有的监控平台是模拟系统,由于模拟系统图像质量差,在事件处理时难以满足使用要求。因此,用户需要在保留原有系统的基础上新建SDI高清系统。

前端采用高清SDI一体化摄像机,后端是以L80-M/B01高清矩阵为中心构建的视频处理平台。其原理是:前端一路高清视频信号,通过高清SDI光端机及光纤传输,进入后端高清SDI复用型光端机。复用型光端机输出一路模拟信号,进入原有的派出所三级模拟平台,实现模拟信号的管理和存储;一路高清SDI视频信号进入L80-M/B01高清矩阵。L80-M/B01高清矩阵将高清SDI信号环通输出给高清SDI硬盘录像机,进行高清信号的存储。同时,L80-M/B01高清矩阵接收高清SDI硬盘录像机输出的HDMI信号和分局下行的高清SDI信号,并输出HDMI信号进行大屏幕的切换显示。客户可以通过经交换机与矩阵相连的客户端和键盘,对矩阵、硬盘录像机及前端设备进行控制管理。而,派出所上行到分局的高清视频信号和1组网络信号,通过光端机,接入分局的高清矩阵。

这样一来,派出所的上下行信号和网络信号,都接入了分局的矩阵。分局的L80-M/B01高清矩阵,除具备派出所L80-M/B01高清矩阵的功能外,还具备了对派出所之间的上下行信号的控制、管理和调用。

系统特点:

1、采用复合型高清光端机,实现与原有模拟系统的无缝对接;

2、可实现各派出所之间图像资源的共享;

3、可实现多级图像联网、调用;

4、可同时进行高清、标清图像的存储;

5、具备兼容模拟矩阵的组网控制能力,最大限度保护现有的投资;

2.3.3.2 案例二

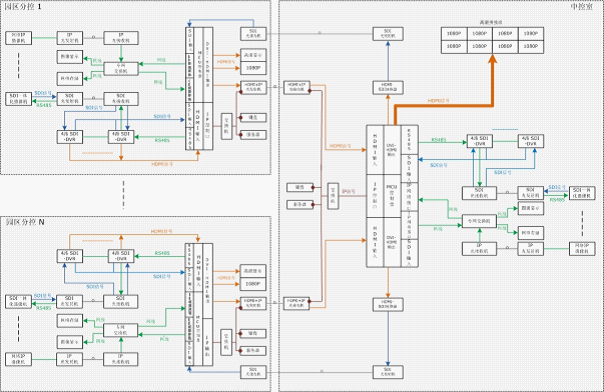

这是针对园区原有的网络系统,设计的高清、网络混合系统的设计方案。

204

前端采用的是高清SDI一体化摄像机和网络IP摄像机,后端是以L80-M/B01高清矩阵为中心构建的视频处理平台。其原理是:前端网络摄像机输出一路网络视频信号,经IP光纤收发器传输后,进入后端的专网交换机,通过专网交换器实现网络视频的在线显示和网络存储。然后,专网交换机输出一组网络信号,经IP网络接口进入L80-M/B01高清矩阵,实现网络视频的大屏幕拼接显示。此外,前端高清SDI摄像机输出一路高清视频信号,经高清SDI光端机传输,进入后端的高清SDI硬盘录像机,实现高清信号的存储。然后,高清SDI硬盘录像机环通输出一组高清SDI信号进入L80-M/B01高清矩阵。高清矩阵通过网络编码输出接口,接入专网交换机,实现高清信号的网络存储和显示。L80-M/B01高清矩阵同时接受高清SDI硬盘录像输出的HDMI信号和中控室下行到分控室的高清SDI信号,并输出HDMI信号,进行大屏幕的切换显示。用户可以通过经交换机与L80-M/B01高清矩阵相连的键盘和客户端,对矩阵、硬盘录像机及前端设备,进行控制管理。分控室上行到中控室的高清视频信号和一组网络信号,经光端机传输,接入中控室。

这样一来,分控的上下行信号和网络信号,都接入了中控室的矩阵。中控室的L80矩阵,除具备分控L80矩阵的功能外,还具备了对各分控之间的上下行信号的控制、管理和调用。

系统特点:

1、采用L80-M/B01高清矩阵综合控制平台,实现了网络系统和SDI系统的无缝对接。

2、采用SDI/IP编码器,可以同时进行高清、网络图像的存储和显示。

3、实现了多级图像的联网和调用。

4、实现了网络视频信号的大屏显示。

5、最大限度的保护了现有的投资,又具有强大的再扩展能力。

2.3.3.3 案例三

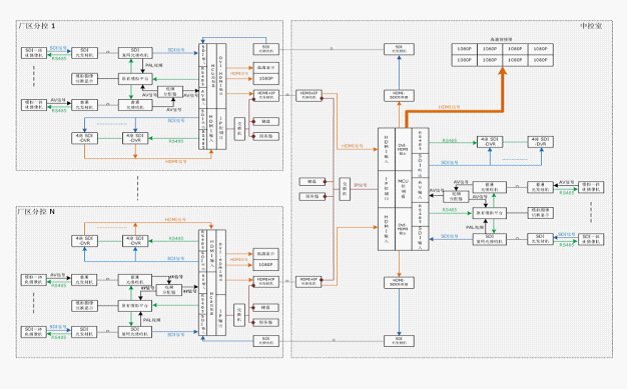

这是针对厂区原有的模拟系统,设计的高清、模拟混合系统的设计方案。

202

前端采用的是高清SDI一体化摄像机和模拟摄像机,后端是以L80-M/B01高清矩阵为中心构建的视频处理平台。其原理是:前端模拟摄像机输出一组模拟视频信号,经光端机传输后,进入后端的视频分配器。视频分配器将视频信号进行分配,一组模拟信号进入厂区原有的模拟平台,进行存储和显示,一组信号经L80-M/B01高清矩阵的AV输入板,接入入高清矩阵,进行大屏幕的拼接显示。前端高清SDI摄像机输出一路高清SDI视频信号,通过高清SDI光端机传输,进入后端的高清SDI复用型光端机,复用型光端机输出一路模拟信号,进入厂区原有的模拟平台,实现模拟信号的管理和存储;输出一路高清SDI信号进入L80-M/B01高清矩阵。L80-M/B01高清矩阵将SDI信号环通输出给高清SDI硬盘录像机,进行高清信号的存储。同时,接收高清SDI硬盘录像机输出的HDMI信号和中控室下行到分控室的高清SDI信号,并输出HDMI信号进行高清的切换显示。客户通过经交换机与高清L80-M/B01高清矩阵相连的客户端和键盘,对矩阵、硬盘录像机及前端设备进行控制管理。此外,分控上行到中控室的高清视频信号和1组网络信号,通过光端机传输,接入中控室。

这样一来,分控的上下行信号和网络信号,都接入了中控室的矩阵。中控室的L80-M/B01高清矩阵,除具备分控高清矩阵的功能外,还具备了对各分控之间的上下行信号的控制、管理和调用

系统特点:

1、采用L80-M/B01高清矩阵综合控制平台,实现了模拟系统与高清SDI系统的无缝对接。

2、采用模拟视频分配器,实现了模拟信号在模拟平台和高清平台的显示。

3、采用复合型高清光端机,实现了高清信号在模拟平台和高清平台的显示。

4、实现了多级图像的联网和调用。

5、新系统最大限度的保护了现有的投资,又具有强大的再扩展能力。

2.3.3.4 案例四

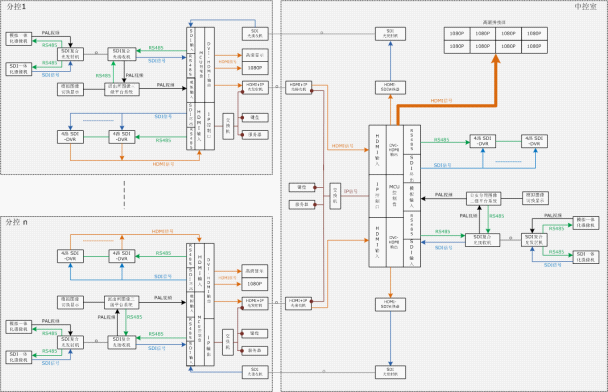

这是我们基于原有的模拟监控系统,在高清SDI监控系统新建时,设计的高清、模拟混合传输系统。

203

前端采用的是高清SDI摄像机和模拟摄像机,传输设备采用的是高清SDI复合光端机LUSTER 17000-VD-IP-1/2-1/2-SDI,后端是以L80-M/B01高清矩阵为中心构建的视频监控管理平台。其原理是:前端的高清SDI摄像机和模拟摄像机输出的高清SDI信号和模拟视频信号,接入到高清SDI复合型光端机LUSTER 17000-VD-IP-1/2-1/2-SDI。通过高清SDI复合型光端机的传输,模拟视频信号接入原有的模拟监控平台,进行存储和显示;高清SDI信号接入L80-M/B01高清矩阵。L80-M/B01高清矩阵将SDI信号环通输出给高清SDI硬盘录像机,进行高清信号的存储。同时,接收高清SDI硬盘录像机输出的HDMI信号和中控室下行到分控室的高清SDI信号,并输出HDMI信号进行高清的切换显示。客户通过经交换机与高清L80-M/B01高清矩阵相连的客户端和键盘,对矩阵、硬盘录像机及前端设备进行控制管理。此外,分控上行到中控室的高清视频信号和1组网络信号,通过光端机传输,接入中控室。

这样一来,分控的上下行信号和网络信号,都接入了中控室的矩阵。中控室的L80-M/B01高清矩阵,除具备分控高清矩阵的功能外,还具备了对各分控之间的上下行信号的控制、管理和调用

系统特点:

1、采用L80-M/B01矩阵综合控制平台,实现了模拟系统与SDI系统的无缝对接。

2、采用Luster17000-VD-IP-1/2-1/2-SDI复合型光端机,即实现了模拟视频和SDI视频在一芯光纤上的同步传输,同时实现了模拟信号在在模拟平台和高清平台的显示。

3、采用复合型光端机,提高了光纤的利用率,避免了新建系统,需要重新敷设光纤的弊端。

4、实现了多级图像的联网和调用。

5、新系统最大限度的保护了现有的投资,又具有强大的再扩展能力。
